Изолон – строение, разновидности материала, их характеристики и предназначение

Ассортимент материалов для утепления и шумоизоляции – весьма разнообразен. Некоторые из них предназначены только для какой-то узкой спецификации, другие можно назвать «широкопрофильными». Одни требуют для нанесения или укладки специальной подготовки и особого оборудования, другие сможет использовать даже «полный профан», делающий первые шаги в строительстве. Так вот — к числу универсальных материалов, рассчитанных на максимально широкое профессиональное и любительское применение, можно на полном основании отнести изолон.

Что интересно – под этим названием скрывается целая «плеяда» изделий, схожих по основному материалу изготовления и структуре, но отличающихся формой выпуска и предназначением. Причем сферы использования просто поражают своим разнообразием. Поэтому есть смысл познакомиться с этим «семейством» более предметно.

Итак, изолон – строение, разновидности материала, их характеристики и предназначение в сфере строительства и отделки.

Что собой в принципе представляет изолон?

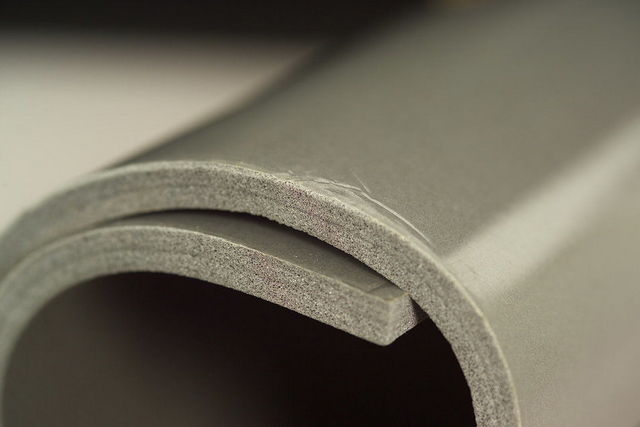

Общая структура материала

Материалы, поступающие в продажу под общим наименованием «изолон», производятся из одинакового сырья. А именно – это полиэтилен, то есть один из наиболее распространенных и привычных человеку полимеров. Как известно, полиэтилен, если говорить именно о химическом соединении, считается совершенно безвредным для человеческого организма, то есть изделия из него можно безбоязненно «пускать в свой дом».

Для производства изолона используется как первичный полиэтилен, так и продукты переработки полиэтиленовых отходов.

Но это, конечно, не просто привычный полиэтилен, а произведенный по специальной технологии, обеспечивающей вспенивание расплавленного сырья с последующим застыванием в виде пористой воздухонаполненной структуры, которая как раз и обуславливает особые характеристики получающегося в итоге материала – очень низкую теплопроводность, способность эффективно глушить распространение вибрации, воздушных и ударных шумов. Как раз то, что требуется для качественного утепления и звукоизоляции. Но это еще  далеко не все возможности изолона – мы подробно рассмотрим различные его варианты.

Сразу оговоримся об одном нюансе. Дело в том, что для некоторых изделий под маркой изолон используется и несколько иной материал – пеносэвилен. Это химическое соединение имеет массу сходств с полиэтиленом, но все же по многим позициям прочности и долговечности считается «шагом вперед».

Достоинства и недостатки изолона

Изолону, независимо от его более специфичной разновидности, свойственен целый ряд достоинств, а именно:

• Полиэтилен, как уже говорилось, безвреден и химически инертен. Вместе с тем, он довольно стоек к большинству растворителей и технических жидкостей.
• Химическая структура не изменяется с течением времени. Долговечность материала зависит от степени его защищённости в общей конструкции и может быть вполне сопоставима со сроком службы всего здания в целом. Вспененный полиэтилен не гниет, не поражается грибком, не становится питательной средой ни для насекомых, ни для грызунов.
• Материал легко режется, но вместе с эти показывает неплохую устойчивость к разрывающей и сдавливающей нагрузке. Мало того, многие типы изолона обладают способностью восстанавливать свою форму после снятия деформирующих воздействий
• Изолон не гигроскопичен – он практически не впитывает воду. Его паропроницаемость тоже стремится к нулю. Это позволяет рассматривать материал, если  требуется, в качестве дополнительной или даже основной гидро- и пароизоляции. Особенно такое качество выражено у пенополиэтилена, оснащенного отражающим фольгированным покрытием – практически идеальное решение для утепления стен в бане.

• Материал нельзя назвать совсем негорючим, но и распространителем пламени при пожаре он не станет. При сгорании газообразные продукты не обладают чрезмерной токсичностью, в отличие от некоторых других утеплителей, например, стирольной группы.
• Эластичность полотен, лент или панелей изолона делает работу с ним несложной, не требующей приложения каких-то серьезных усилий или наличия профессиональных навыков.
• Материал обладает высокой термической стойкостью в широком диапазоне температур. Во всяком случае, в пределах от минус 60 до плюс 90 градусов ему ничего не грозит, а в реальных условиях эксплуатации выход из этого диапазона вряд ли можно всерьез рассматривать.
• Материал относительно недорог, доступен, представлен в широком разнообразии.

Вот об этом разнообразии изделий, фигурирующих под названием «изолон» как раз и пойдет речь дальше.

Про недостатки изолона иногда говорят следующее:

• На изолированные стены нельзя наносить штукатурную отделку или клеить обои, обязательно требуется обшивка каким-то жестким материалом.

В какой-то степени это так, но, как мы увидим дальше – есть и «исключения из правил».

• Изолон нестоек к прорезающему, протыкающему воздействию. Ну, если это недостаток, то его можно приписать очень многим строительным и отделочным материалам.
• Некоторые «ругают» изолон за дороговизну. А между тем — мы только что говорили, что его можно отнести к доступным материалам. Вроде бы – явное противоречие…

На самом деле все объяснимо. Во-первых, разнообразие типов материала и форм выпуска предполагает и немалый разброс цен. А во-вторых, дорого или дешево – это, во многом, очень субъективные оценки, которым слепо верить, не соразмерив со своими потребностями и возможностями – просто глупо.

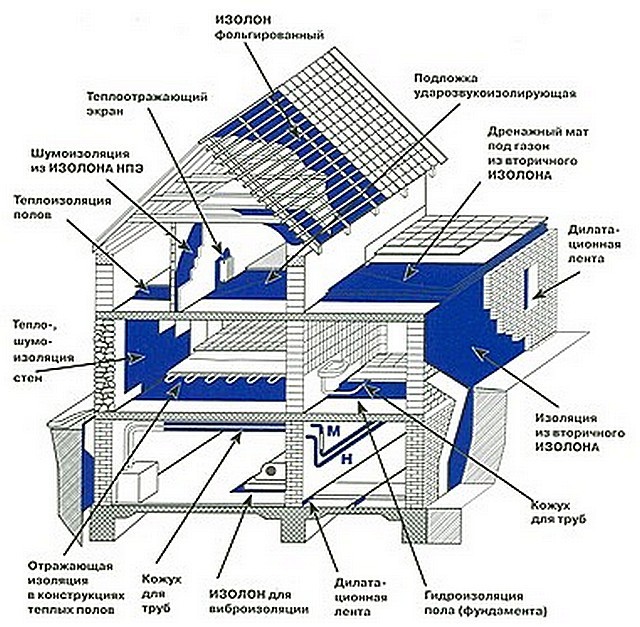

Сферы применения изолона

Так как ассортимент материалов под этим названием – весьма велик, то и сферы применения впечатляют своей разноплановостью.

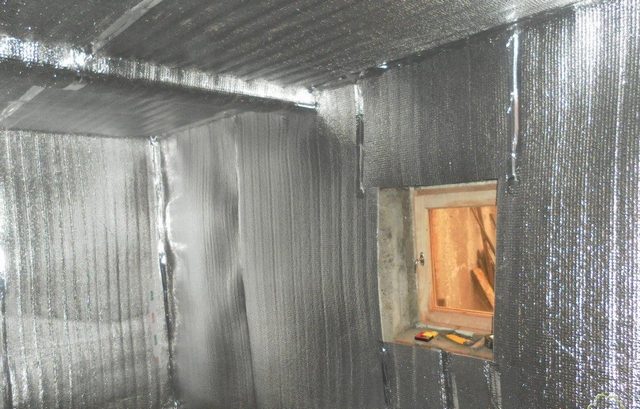

• Изолон очень широко используется для термоизоляционных работ, причем – практически на любых участках зданий.

• Форма выпуска материала предполагает его удобство для термоизоляции инженерных коммуникаций.
• Сочетание отражающих способностей фольгированного изолона и низкой теплопроводности – отличные качества для создания термоотражающих экранов, например, за радиаторами отопления, или на стенах за мощными обогревательными приборами (печами, котлами и т.п.).

• Уже упомянутые ранее качества гидрофобности делают изолон прекрасной преградой для влаги и пара – для некоторых помещений это чуть ли не единственно приемлемое решение.
• Любой тип изолона становится защитой от воздушных шумов – эффективно гасят звуковые волны. А кроме того, многие материалы этого семейства способны противостоять распространению ударных шумов и вибрации, например, от работающего силового оборудования или крупной бытовой техники. Поэтому  при строительстве могут использоваться демпфирующие прокладки из изолона между соединяемыми деталями (конструкциями).

• Широко применяется изолон для термо- и шумоизоляции автомобильной техники.

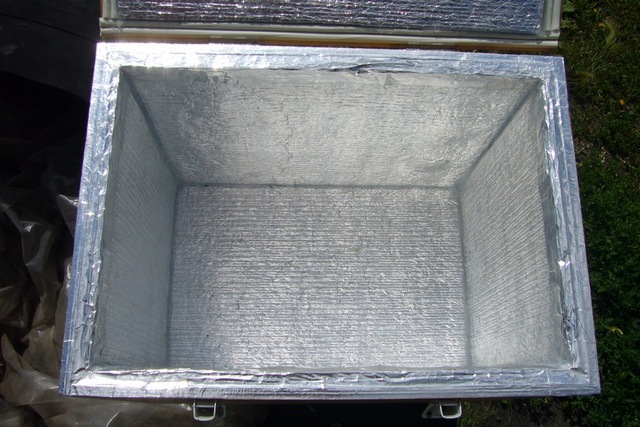

• Находит он применение в качестве термоизоляции в конструкции холодильников и морозильных камер, кондиционеров, другой климатической техники.

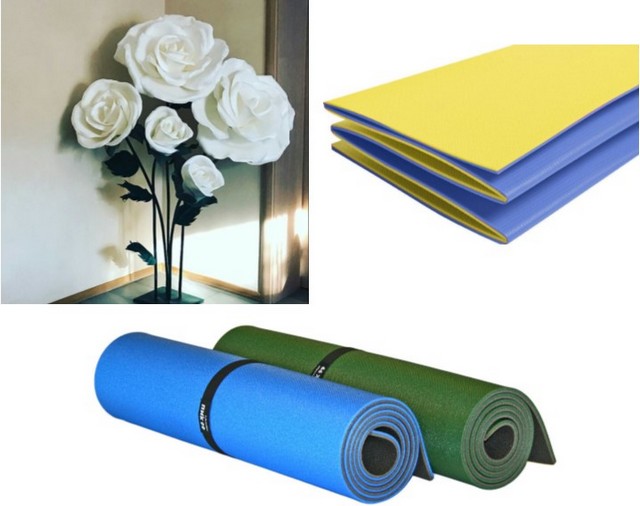

• Эластичность материала, многообразие цветового оформления полотен различной толщины, полная безвредность полимера для человека — всё это делает изолон крайне востребованным при производстве одежды и обуви, снаряжения для туризма и отдыха, для занятия спортом. Активно используется он в изготовлении детских игрушек. Можно сказать, существует целое направление в дизайнерском искусстве – изготовление необычных предметов интерьера из разноцветных полотен изолона.

Если посидеть – подумать, то, наверняка, можно будет вспомнить или придумать и другие варианты использования изолона Но и того, что уже сказано, надо полагать – вполне достаточно, чтобы в полной мере оценить широту эксплуатационных возможностей материала.

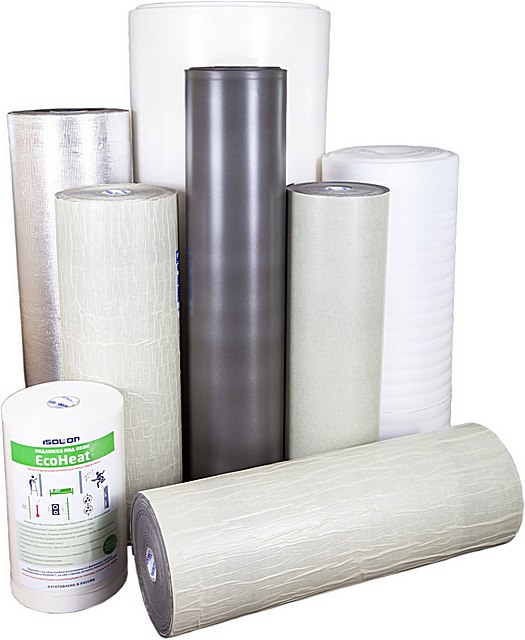

Формы выпуска изолона

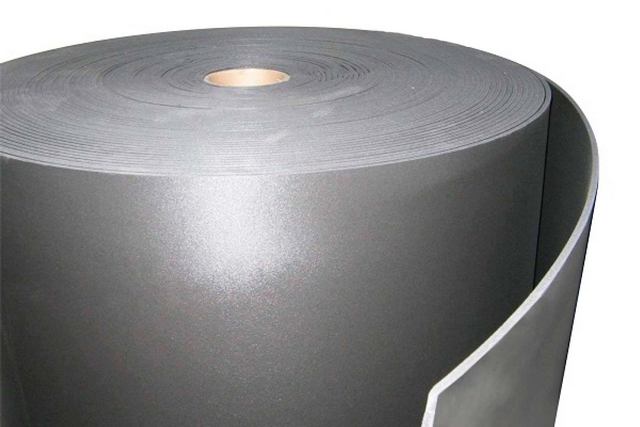

Универсальные полотна изолон

К этой категории материалов относят рулонные и листовые изделия разной толщины, из различных типов изолона, обозначаемых цифровыми индексами 100, 300 или 500, с возможным добавлением еще и буквенных символов.

Изолон 100

Этот материал относят к наиболее доступный по цене, что вовсе не говорит о его низком качестве. Просто для его производства не требуется сколь-нибудь сложных технологических процессов. Для изготовления вполне может использоваться вторичное сырье. Но при этом эксплуатационные характеристики получающегося в итоге изолятора вполне удовлетворят очень многие запросы.

Ранее применявшееся название этой разновидности – «Изолон НПЭ». Аббревиатура обозначала, что это обычный, так называемы несшитый полиэтилен. То есть не проходящей особой обработки для создания дополнительных межмолекулярных связей.

Средняя плотность такого материала – 25 кг/м?. и при этом она показывает, конечно, далеко не рекордный, но все же вполне приличный коэффициент теплопроводности 0,045 Вт/(мx?).

Изготавливается материал на экструзионных линиях с физическим вспениванием расплава сырья. В итоге получается структура с закрытой газовой ячейкой, причём ячейки – довольно крупного размера.

Отличие от других типов изолона, изготовленных из сшитого полиэтилена, не только, конечно, в цене. Этот материал хорош для теплоизоляции или шумоподавления только в тех условиях, где на него не действует сдавливающая нагрузка. Проблема в том, что после деформации ячейки, так сказать, неохотно возвращают свою прежнюю форму. То есть изолон в таких условиях будет «слёживаться», терять в толщине, воздухонаполненности, в термо- и звукоизоляционных качествах.

Скажем, утепление стены с последующей обшивкой по каркасу вагонкой – изолон 100 отлично подойдет. Но вот использовать его в качестве эластичной утепляющей и шумопоглощающей подложки, скажем, под финишное покрытие пола, ламинат или линолеум – ничего толкового не получится. он довольно быстро промнется и растеряет свои достоинства.

Форма выпуска обычного изолона 100 зависит от необходимой толщины материала.

Полотна толщиной от 1 до 10 мм поступают в продаже в рулонах длиной до 50 метров Ширина рулонов — 1050, 1300 и 1600 мм.

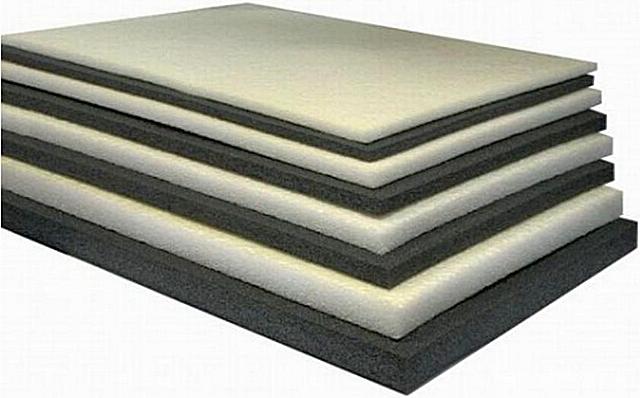

Изолон 100 толщиной более 10 мм (до 50 мм включительно) реализуется в листах. Стандартный размер листов – 1000x2000 мм (пример показан на иллюстрации выше).

В ходе производства в расплав может добавляться пигментный краситель – разноцветные полотна охотно приобретаются дизайнерами интерьеров и мастерами рукоделия.

Изолон 300

Вышедшее из официального употребления название этого материала – Изолон ППЭ НХ. Это означает, что изделия изготовлены из сшитого полиэтилена, а сам процесс сшивки выполнялся по химической технологии.

Сразу повторимся – сжатость полиэтилена означает создание поперечных связей между характерными для этого полимера линейными молекулами. То есть молекулярная решетка принимает трехмерную структуру, что сразу позитивно сказывается и на характеристиках материала.

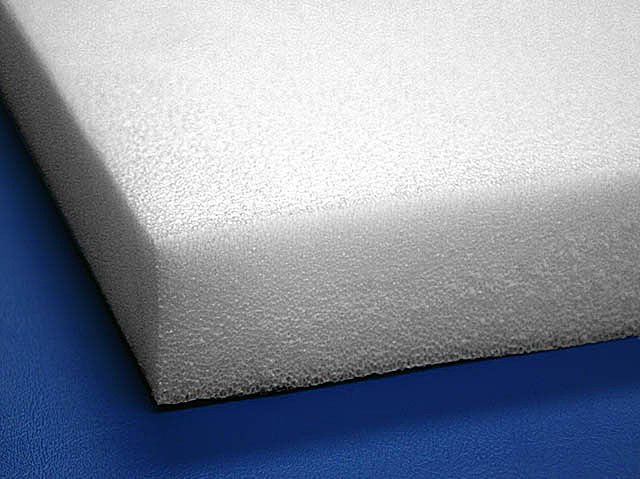

Даже визуально ячейки сшитого и несшитого вспененного полиэтилена отличаются. У изолона 300 пузырьки мельче, более правильной формы и все примерно одинакового размера.

Но главное другое: структура сшитого пенополиэтилена всегда будет срамиться восстановить свою конфигурацию после деформации, независимо от того, какая и сколь долго прикладывалась нагрузка.

В этом несложно убедиться, самостоятельно проведя нехитрый эксперимент. Можно попробовать изо всех сил сжать пальцами полотно изолона 100 и изолона 300 (или 500), и пронаблюдать, что произойдет потом.

Какой вывод? А тот, что такой изолон, из сшитого полиэтилена, вполне можно применять в качестве утеплительных подложек, противовибрационных прокладок, демпферных прослоек, ограничивающих распространение ударных шумов и т.п.

Таким образом, ко всем возможностям ранее рассмотренного изолона 100 добавляются еще и указанные функции.

Следует подчеркнуть еще одну важную деталь. При производстве вспененного сшитого полиэтилена технологии открывают возможность управлять процессом, добиваясь требуемого уровня насыщения газом, или, как называют, кратности вспенивания исходного сырья. Поэтому и характеристики материалов на выходе (плотность и эксплуатационные параметры) могут весьма существенно отличаться.

Не будет приводить здесь таблицу – просто скажем, что при кратности вспенивания от 5 до 40 плотность изолона 300 может варьироваться в диапазоне от 185 до 25 кг/м?. Коэффициент теплопроводности при кратности вспенивания в 15 раз (67±10 кг/м?) равен 0,042 Вт/(мx?), а при кратности 30 (33±5 кг/м?) — 0,037 Вт/(мx?).

Формы выпуска изолона 300:

• Рулоны полотен толщиной от 0,8 до 15 мм, шириной 1500 мм, длиной до 150 м.

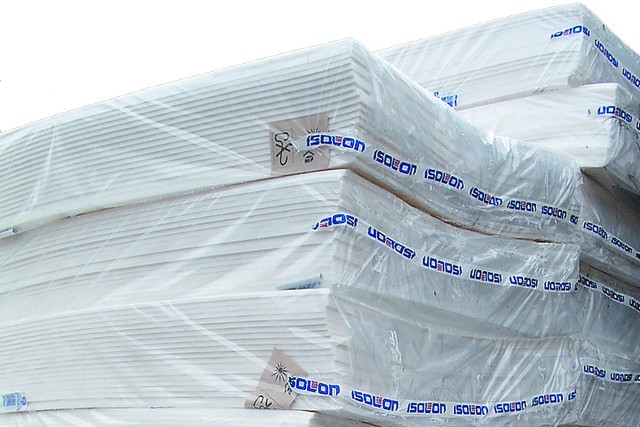

• Листы толщиной от 15 до 50 мм, шириной 1000 или 1400 мм, длиной 2000 мм.

Изолон 500

Наиболее «передовым» вариантом считается изолон 500, сочетающий уникальные физические, химические и эксплуатационные характеристики.

По старой классификации материал именовался Изолон ППЭ НР или Изолон ППЭ-7. Это тоже сшитый полиэтилен, но только создание поперечных межмолекулярных связей проводится физическим способом – облучением материала потоком электронов. В результате получается очень высокая плотность сшивки, а сам получающийся изолон приобретает уникальные качества. По сочетанию отменной термоизоляционной способности наряду с высокой эластичностью, «объемной памятью» — стремлению после снятия нагрузки вернуться в первоначальное положение, способностью поглощать вибрацию и шумы – ему просто нет равных.

Под маркой «Изолон 500» выпускается большое количество материалов с некоторым различием их свойств. В частности, плотность может находиться в пределах от 25 до 200 кг/м? , а толщина – от менее 1 мм и до 50 мм. Если точнее, то после вспенивания получаемые полотна могут достигать толщины до 5 ? 10мм, а затем они дублируются (склеиваются) в полотна толщиной до 15 мм или листы до 50 мм.

Так же, как и в случае с Изолон 300, существует градация по кратности вспенивания — от 5 до 40. Кроме того, существуют определенные различия в технологии изготовления и даже — в применяемом материале.

Понять, какой из материалов перед тобой, несложно, если знать действующую маркировку.

Обычно практикуется вот такая буквенно-цифровая схема:

IZOLON 500 ХХХХ LL

(Х – цифры, L – буквы).

Четыре цифры означают: первые две – кратность вспенивания материала, вторые – толщину готового изделия.  Например, если на бирке написано Изолон 500 4020, то это материал с сорокократным вспениванием толщиной 20 мм.

Кстати, если известна кратность вспенивания, то несложно «прикинуть» и так называемую кажущуюся плотность изолона. Для этого следует всего лишь разделить 100 на показатель кратности. В нашем примере получается 25 кг/м?

А вот с буквенными символами возможно некоторое «интересное многообразие».

• Изолон 500 ХХХХ AV

Этим индексом маркируется изолон, сделанный на основе вспененного сшитого полиэтилена, производство которого осуществляется в вертикальным вспениванием (имеется в виду расположение печи в производственной линии и, соответственно, продольный вектор направления движения газовых пузырьков в процесс формирования и застывания структуры материала.

Внимание: Сразу оговоримся – разница в «направлении обработки» в основном влияет на внешнюю фактуру материала и на его устойчивость к механическим нагрузкам на сжатие и на разрыв в продольном и поперечном направлении.

Такие полотна (АV) или листы обычно отличаются очень гладкой внешней поверхностью.

При вспенивании получаются листы толщиной от 0,8 до 5 мм, с кратностью вспенивания от 05 до 40. При дублировании 9склеивании) получают материал требуемой толщины.

Коэффициент теплопроводности материала при средней плотности 33 кг/м? — 0,036 Вт/(мx?).

Форма выпуска:

 – рулоны с толщиной полос от 0,8 до 15 мм, длиной до 600 м, шириной от  800 до 1500 мм.

– листы толщиной от 15 до 50 мм, длиной 2000 мм, шириной 1000 или 1400 мм.

• Изолон 500 ХХХХ АН

Этот изолон обрабатывается в горизонтальной печи. Готовый материал такого типа обычно внешне выдает микрорельефная, иногда – несколько «бархатистая» поверхность.

Такая технология позволяет получать листы (полотна) толщиной до 20 мм.

Форма выпуска практически не отличается от AV. Правда, минимальная толщина листа (полотна) составляет 4 мм.

• Изолон 500 ХХХХ SV

Это как раз то исключение, про которое упоминалось выше. То есть изолон, полученный не из пенополиэтилена, а из модифицированного аналога – пеносэвилена. При многочисленных сходствах в параметрах эта разновидность все же отличается повышенной мягкостью и эластичностью полотен и листов.

В остальном же характеристики и классификация схожие. Как несложно догадаться, буквенный символ V говорит о производстве в вертикальной печи. Толщина вспенивания – до 5 мм.

Формы выпуска:

— полотна в рулонах толщиной от 6 до 16 мм, шириной от 800 до 2000 мм, с диаметром намотки рулона до 1000 мм;

— листы толщиной от 15 до 50 мм, ширина 1000 и 1400 мм, длина – 2000 мм.

• Изолон 500 ХХХХ SН

Как нетрудно догадаться по аналогии с ранее рассмотренными образцами, отличается этот материал от предыдущего технологией изготовления и некоторыми показателям пространственной прочности. Кроме того, максимальная толщина вспенивания листов здесь доходит до 20 мм.

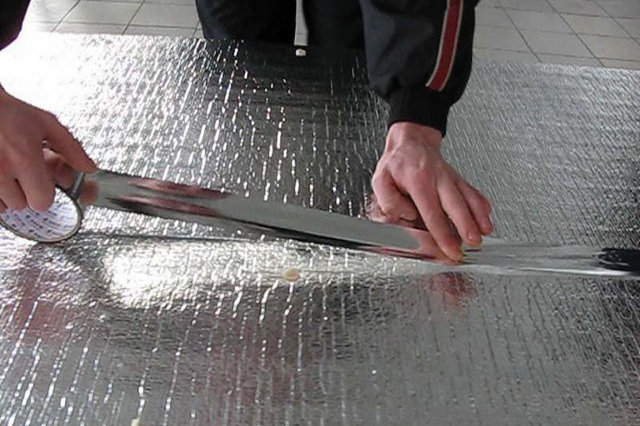

Изолон с отражающей поверхностью

Давно известно, что утеплители, оснащаемые отражающей поверхностью, показывают значительно большую эффективность. Способность направить поток тепловой лучистой энергии в нужном направлении дает значительную экономию средств при равных возможностях. Ничего удивительного – достаточно вспомнить всем известный эффект термоса, в котором тепло способно сохраняться сутками.

Естественно, такие способности обязательно «берутся на вооружение» производителями термоизоляционных материалов. И изолон в этом плане не является исключением.

В качестве основы используется любой из рассмотренных выше материалов (Изолон 100, 300 или 500). А отражающим слоем может выступать или алюминиевая фольга, или ламинированная лавсановая пленка с металлизированной поверхностью. Материалы с алюминиевой фольгой маркируются дополнительными символами LA, с лавсановой пленкой – LM.

Фольгированный или лавсановый слой дают еще и значительный плюс к пароизоляционной способности материала. То есть такие полотна или литы становятся отличным решением, например, для термо- и пароизоляции парилок в бане. Их размещают под слоем деревянной обшивки – и тепло удерживается надолго, и несущие стены нее пропитываются влагой.

Фольгу можно назвать более устойчивой к влаге, но зато изолон с отражающей лавсановой пленкой предпочтительнее, например, в конструкции электрического теплого пола. Просто по соображениям безопасности, так как покрытие не будет выступать в роли проводника при пробое.

Особо такие качества материала востребованы в условиях дефицита пространства, где сложно или даже невозможно применить толстые слои утеплителя. Классический пример – балкон или лоджия, где на счету каждый сантиметр пространства. Сочетание изолона с отражающей поверхностью и другого термоизоляционного материала дает очень весомый эффект. В этом, кстати, легко убедиться, если рассчитывать утепление балкон  с помощью предлагаемого калькулятора. Попробуйте просчитать оба варианта, с фольгированным изолоном или без него — и разница будет весьма красноречивой.

Кстати, калькулятор позволяет рассчитать утепление любых поверхностей балкона (стены, пол, потолок, парапет) и с любым соседством (улица, теплый или холодный балкон).

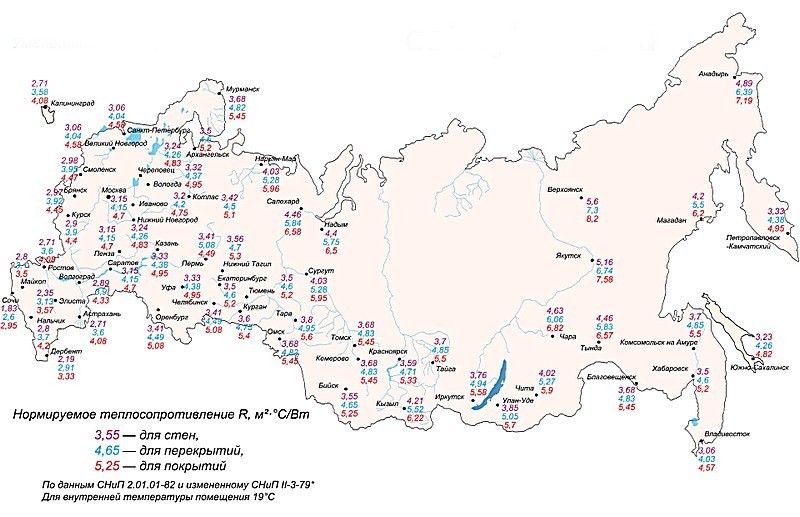

Для работы с программой необходимо будет знать значения нормированного сопротивления термоизоляции для стен и перекрытий. С этим вопросом поможет прилагаемая карта-схема.

Калькулятор расчета утепления балкона

Перейти к расчётам

Разновидности изолона специального предназначения

Как уже не раз отмечалось, основными достоинствами изолона являются его термоизоляционные и шумопоглощающие характеристики. Это подвигло производителей материала к выпуску некоторых специальных разновидностей, предназначенных для конкретных участков строительства или отделки.

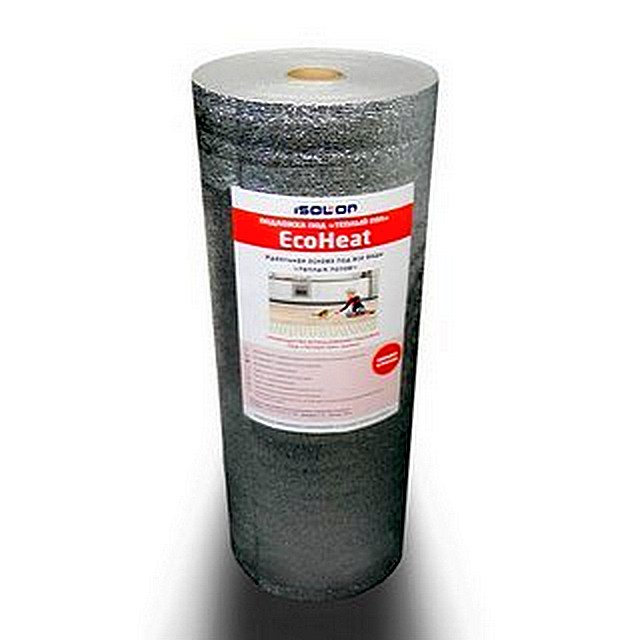

Подложка «Изолон EcoHeat» под «теплый пол»

Этот материал с отражающей способностью предназначен специально для укладки в системе «теплого пола». Такая подложка хорошо скрадывает небольшие неровности основания, при этом существенно повышая эффективность нагревательных элементов. По сути, это как раз тот материал, который мы рассмотрели чуть раньше и убедились в его полезности.

Помимо утеплительных качеств, такая подложка на безе «Изолона 500» дает еще и очень существенный противошумовой эффект. Так, полотно толщиной 2 мм дает поглощение 24 дБ ударного шума, а у подложки толщиной 3 мм это показатель доходит даже до 30 дБ.

Форма выпуска – рулоны длиной 8 м, шириной 1000 мм толщиной 2 или 3 мм.

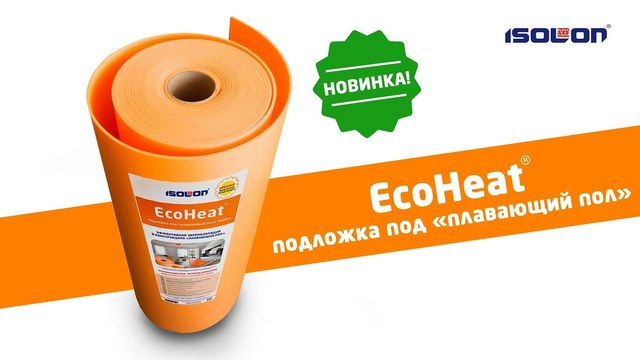

Подложка «Изолон EcoHeat» под «плавающий» пол

Настоящим бедствием у жильцов многоэтажек могут стать ударные или структурные шумы, распространяющиеся по строительным конструкциям на большие расстояния. С ними бороться непросто, но все же можно. И одна из действенных схем – это упругий демпфер (пружина) между двумя массивными деталями. Деталями могут служить плита перекрытия и стяжка, а между ними, не допуская их прямого контакта, располагается эластичная прокладка.

Именно для такой прослойки и предназначена подложка «Изолон EcoHeat» под «плавающий» пол

При толщине от 5 до 10 мм, такая подложка, разделяющая перекрытие и выравнивающую стяжку, дает эффект снижения ударного шума на 36 ? 44 дБ!

Формы выпуска – рулоны длиной 8 м, шириной 1000 мм, толщиной 5, 8 или 10 мм. Все рулоны упаковываются в термоусадочную пленку.

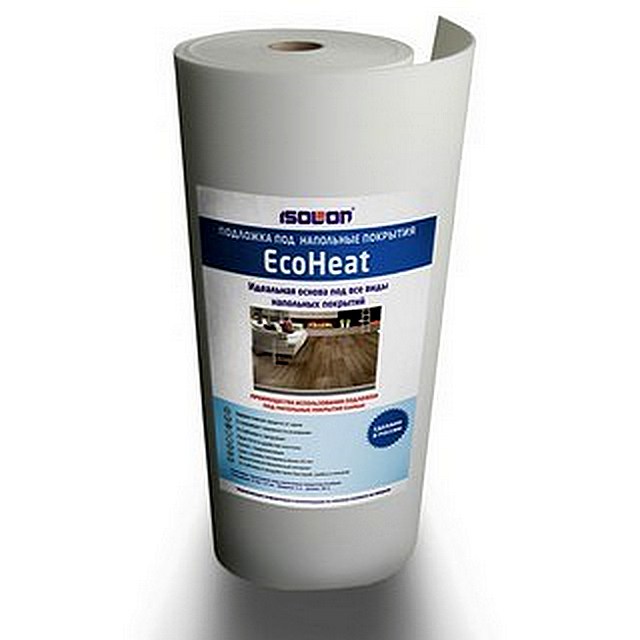

Подложка «Изолон EcoHeat» под напольное покрытие

Технология укладки многих напольный финишных покрытий, в оп числе – относящихся к категории элитных, требует размещения обеспечивает качественные замковые соединения, повышает комфортность эксплуатации пола. В том числе не только «мягкостью», но и утеплением, снижением распространения ударного и воздушного шума, вибрации.

Отличным решением будет использование для этих целей специальной подложки «Изолон EcoHeat». Она разрабатывалась именно для такого применения.

Материал стоек к деформации, практически не впитывает влагу, и при толщине всего в 2 или 3 мм демонстрирует снижение уровня ударного шума на 18 ? 30 дБ.

Форма выпуска – рулоны подложки на базе Изолона 500, длиной 8 м, шириной 1000 мм, с полотнами толщиной 2 или 3 мм.

Подложка «Изолон EcoHeat» под обои

Уникальный материал, позволяющий самостоятельно «включить в систему противошумовой обороны» и поверхности стен. Тонкая эластичная прокладка под отделкой отлично противостоит распространению воздушных шумов.

Кроме того, такая подложка убирает встречающийся весьма неприятный эффект «холодности стены». Удобство еще и в том, что предварительно наклеенный слой нивелирует мелкие неровности поверхности, позволяя выполнить финишную отделку с высоким качеством. Дополнительный плюс – стена не будет поражаться плесенью или грибком.

Сама по себе подложка представляет собой тонкий слой изолона, с обеих сторон закрытого бумажной «оберткой».  Причем, качество наклеивания такое, что бумага неотделима от полимера. Бумажная прослойка имеет ровный белый оттенок, то есть никак не проявится даже при наклеивании очень тонких обоев. Наоборот – задаст очень ровную в этом плане основу.

Положка клеится по обычной технологии для «тяжелых» обоев. И после полного просыхания – готова для финишной отделки.

Поступает в продажу в рулонах шириной 500 мм, длиной 14 метров. Толщина подложки может составлять 3 (Classic) или 5 (Premium) миллиметров.

Видео: Преимущества использования подложки «Изолон EcoHeat»

*  *  *  *  *  *  *

Мы рассмотрели наиболее востребованные в строительстве разновидности изолона. Но – еще даже не все. Так, под этой маркой выпускается немало эластичных лент, например, для прослоек между стенами и возводимыми в помещении перегородками, скажем, из гипсовых пазогребневых плит. Или для монтажа каркасов, подвесных конструкций – с целью недопущения передачи вибрации. Кроме того, многие материалы, в том числе – из тех, что были рассмотрены, оснащаются клеевым акриловым слоем с очень высокими адгезионными способностями, что упрощает работу.

Ведущим производителем материалов под маркой IZOLON на территории России является Ижевский завод пластмасс. Продукцию того предприятия отличает высокое качество, она постоянно отмечается положительными отзывами потребителей..
