Нижнее подключение радиаторов отопления — варианты, схемы, инструкции по монтажу

Благодаря правильно выбранной схеме подсоединения отопительных радиаторов вода подается более эффективно при минимальных потерях их мощности. По этой причине своя схема подключения должна подбираться для каждой конкретной ситуации. К примеру, нижнее подключение радиаторов отопления предусматривает скрытую разводку труб, а потому такая система будет гармонично сочетаться с интерьером помещения.

О способах подключения батарей

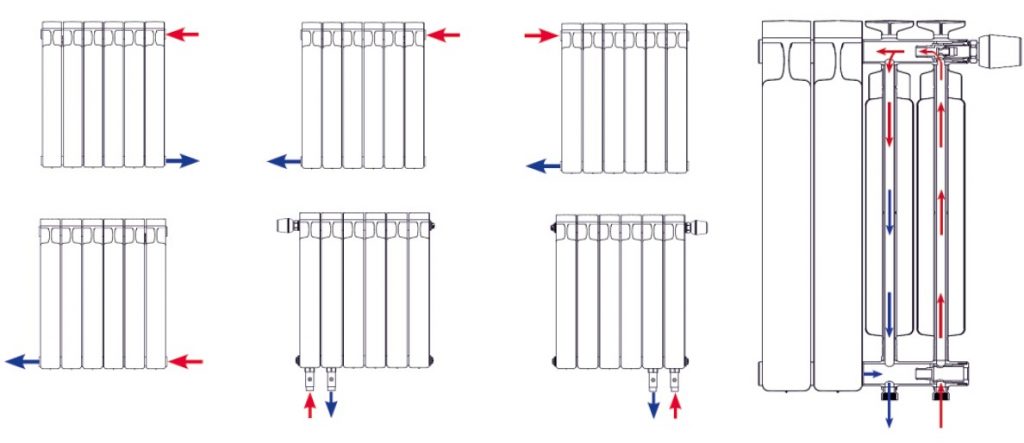

Начнем с того, что схема подключения бывает:

• односторонней;
• перекрестной;
• нижней.

По одностороннему варианту подключение производится, как правило, в городских квартирах, где используется центральное отопление. Здесь трубы подсоединяются лишь с одной стороны батареи. Преимущество схемы в том, что система может работать с максимальной номинальной мощностью, однако то, насколько эффективна теплоотдача, зависит от кол-ва секций батареи. Вода в данном случае не может доходить до удаленных от места подсоединения участков, что негативно влияет на эффективности всей отопительной системы. Данный эффект особенно заметен при использовании батареи, состоящей из 15-ти секций, потому при подключении многосекционных радиаторов предпочтение лучше отдавать другой схеме.

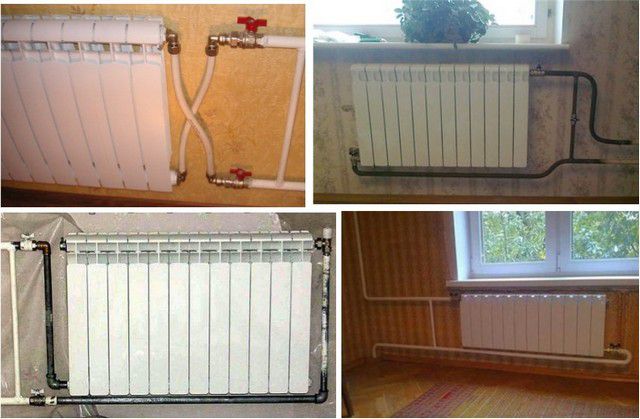

В последние годы все большую популярность обретают биметаллические радиаторы, их можно подключать по диагональной (ее также называют перекрестной) схеме. Суть данной схемы в том, что подводка подсоединяется сверху, а отводка – снизу, но с другой стороны. При таком монтаже жидкость более равномерно распределяется по батарее, а значит, минимизируются потери ее мощности.

На заметку! При использовании диагональной схемы необходимо учитывать то, как располагаются отводящая/подводящая трубы. Ведь если подвод сделать снизу, а отвод – сверху, то радиатор может потерять свыше 50% своей мощности.

Порой описанные выше схемы по тем или иными причинам не используются в помещении. Тогда остается только нижнее подключение, при котором образуется сквозной проход теплоносителя; очевидно, что до верхних секций радиатора жидкость в таком случае не доходит, из-за чего теплоотдача может снизиться на 15%. Тем не менее, данную схему нередко применяют в частных домах с индивидуальным отоплением. А теплоотдачу можно восполнить посредством распределительных трубок.

Ключевые моменты нижнего подключения

Итак, мы выяснили, что данная схема позволяет прятать трубы с видных мест и используется преимущественно в частных домах. Подключенные к радиатору трубы идут в пол, из-за чего освобождается немного места, а само помещение выглядит более аккуратно, благородно. Сегодня можно приобрести 2 типа батарей с таким подключением – это панельные и стальные приборы.

Они могут иметь как 1, так и 3 нагревательные панели. Чем их больше, тем теплее будет в комнате, а потому при выборе приборов необходимо учитывать площадь, нуждающуюся в обогреве.

Важно! Стальные радиаторы, если сравнивать с аналогами, легко устанавливаются, а места занимают немного. Идеально подойдут для любого помещения. Панельные модели имеют уже установленную термостатическую арматуру, а также узел подключения.

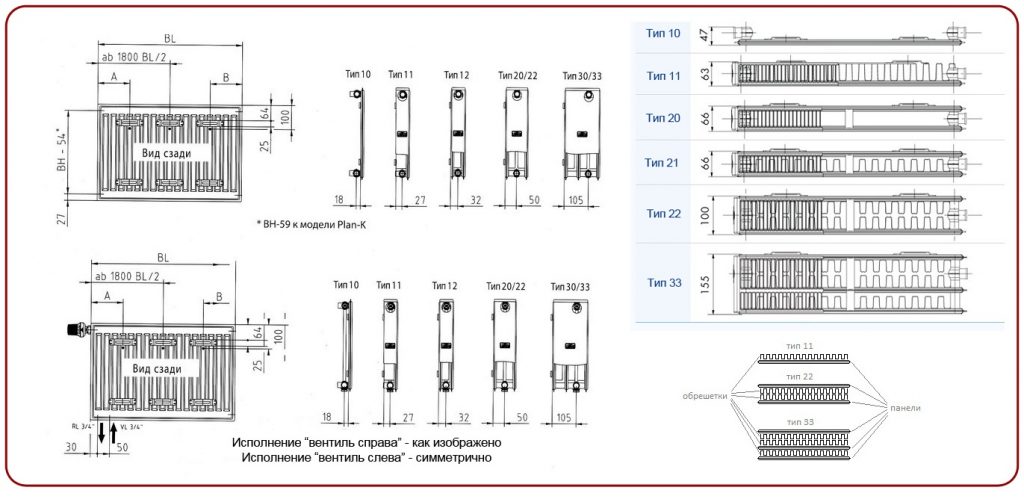

Типы панельных радиаторов

Такие батареи бывают:

• гигиеническими;
• гладкими;
• профильными.

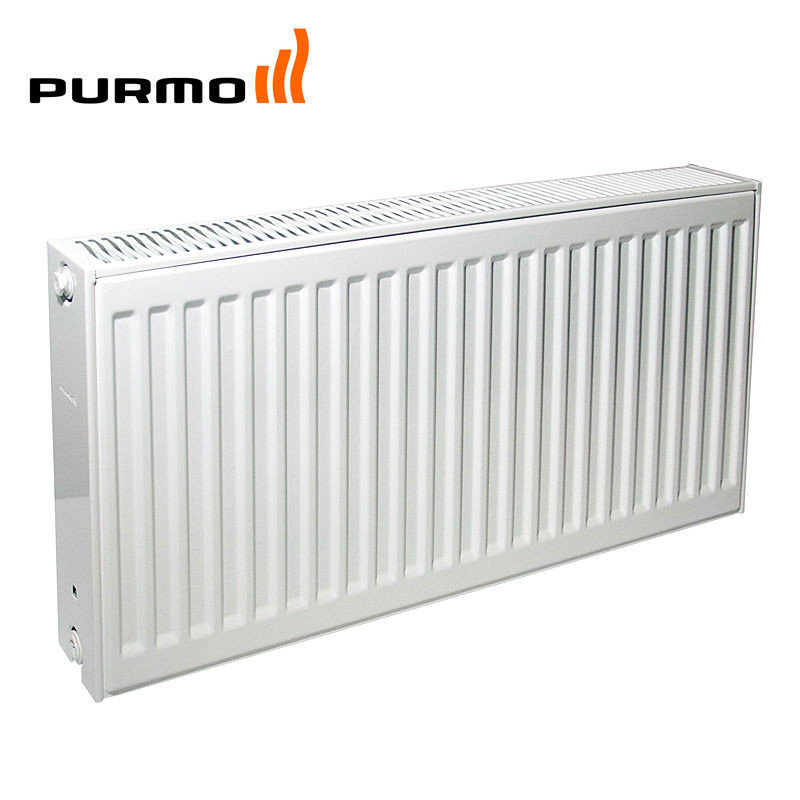

Первые две разновидности предназначаются для больниц, школ и детских садов. Самыми популярными производителями подобных моделей являются Purmo и Kermi.

Что касается профильных батарей, то они изготавливаются из листовой стали и покрыты снаружи особым порошковым напылением. Также покрыты нейтральным антикоррозийным лаком, а потому способны прослужить много лет. Заметим, что такие радиаторы могут быть любого цвета.

Трубчатые стальные батареи лучше панельных, ведь их можно переворачивать любой стороной (при этом панельные модели покупаются с конкретным подключением). Теплоноситель в трубчатых моделях подается непосредственно в крайнюю секцию, что очень даже хорошо, если требуется заменить старые батареи на новые.

Достоинства этой схемы подключения

Подобного рода подключение предусматривает легкое скрытие труб, при этом потеря эффективности будет незначительной. Снизу радиатор будет нагреваться быстрее и сильнее, чем сверху, что объясняется быстрым током теплоносителя через него.

Иногда эффективность может снижаться из-за скопления воздуха или засорения. Прогрев при нижнем подключении, как уже отмечалось ранее, неравномерный, однако оно все равно не хуже верхнего.

Обратите внимание! Устанавливая батареи – вне зависимости от используемой схемы, – нужно соблюдать все требования к монтажу. Прежде всего, это относится к пропорциям между шириной батареи и окна.

Видео – Чем хороши батареи с подключением снизу

https://www.youtube.com/watch?v=BKPb31cw4wM

Нюансы монтажа радиаторов

Самое главное при монтаже – делать все в фабричной упаковке, дабы не повредить внешне покрытие радиаторов. Кроме того, важно не перепутать подачу и «обратку». Если вход и выход расположены на разных концах, то вы не сможете ошибиться – для этого просто изучите маркировку.  Но если они находятся с одной стороны, нужно действовать внимательно и осторожно! Ошибка может привести к неправильному подсоединению, из-за чего мощность может снизиться на 60% (точное значение будет зависеть от выбранной модели).

На заметку! В каждой модели с нижним подключением имеется термостатический вкладыш, позволяющий легко регулировать температуру прибора. Данная особенность сказалась на стоимости – она, в среднем, на 10% выше, чем на другие батареи.

Калькулятор расчета количества секций радиаторов отопления

 Перейти к расчётам

Варианты нижней подводки

Таких всего два, ознакомимся с особенностями каждого из них.

Таблица. Варианты нижней подводки труб.

Наименование, фото	Краткое описание

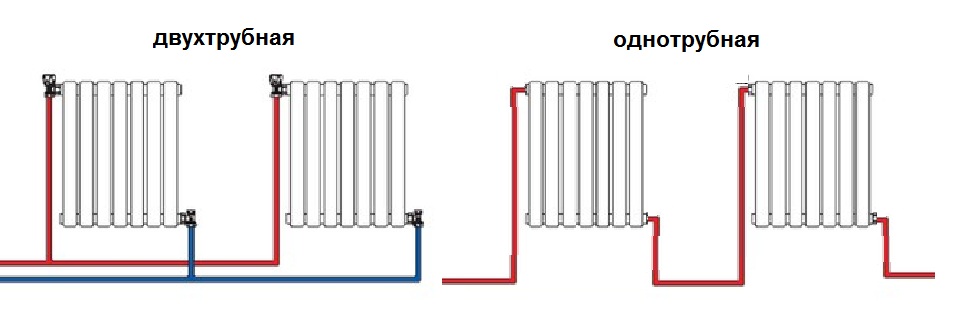

Односторонняя	Обе трубы в таком случае подключаются с одной стороны. Горячий теплоноситель поступает через верхнюю пробку, а охлажденный отводится через нижнюю.
Разносторонняя	Вход и выход, как можно догадаться из названия, находятся с разных сторон. Данный вариант подводки идеален для индивидуальных отопительных систем. Вариант хорош тем, что горячая вода может поступать в любом направлении, плюс протяженность подачи и «обратки» здесь меньше.

Способы нижнего подключения

Далее рассмотрим, какими именно способами радиаторы могут подключаться к отопительной системе.

Способ No1. С боковыми отводами

Легкое в исполнении подключение, трубы в таком случае находятся снизу – в полу или под ним. Радиатор можно снимать без остановки всего отопительного процесса, но для этого с обеих сторон монтируется запорная арматура. А сверху (с любой стороны) ставится воздухоотводчик.

Способ No2. При помощи переходника

Если нет возможности подвести к радиатору трубы с двух сторон, то проблему можно решить использованием переходника. Его вкручивают в нижнее отверстие, а к верхнему проводится трубка из нержавеющей стали. Подключение труб отопления к самому переходнику осуществляется снизу.

На заметку! Более детально об этом способе вы сможете узнать из видеоролика, который приведен ниже.

Видео – Как подключить снизу секционный радиатор

Способ No3. С удлинителем потока

Удлинитель нужно закрутить в нижнее отверстие без каких-либо отводов к верхнему. Теплоноситель циркулирует за счет того, что он, проходя посередине прибора, выходит в его конце, поднимается, тем самым выдавливая холодную жидкость через выход, расположенный в устройстве.

Важно! Данный вариант соединения не подойдет для самотечной отопительной системы.

Использование радиаторов с нижней подводкой

Данный метод является не только самым эффективным, но и самым приемлемым в эстетическом плане. К плюсам данного подключения можно отнести:

• возможность установки переходника направления потока;

• отсутствие необходимости в покупке подходящего терморегулятора – он уже имеется на радиаторе;
• то, что оба патрубка от батареи идут в стену или пол.

Однако есть и минусы, среди которых:

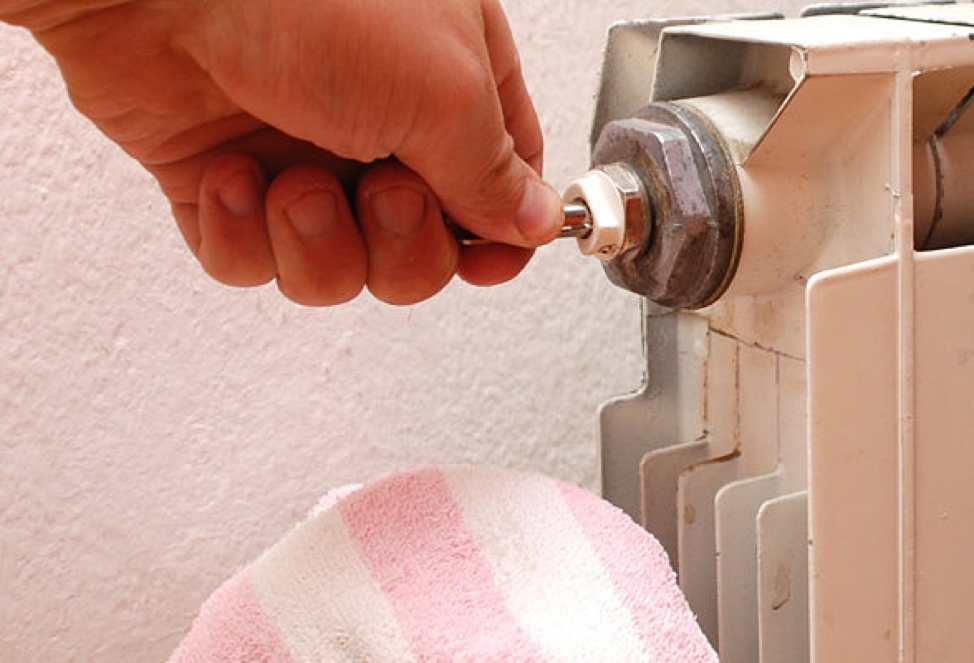

• необходимость в установке воздухоотводчика на каждом радиаторе;
• необходимость в постоянном использовании циркуляционного насоса;
• меньшая равномерность прогрева, более низкая эффективность;
• невозможность использования для самотечных отопительных систем.

Требования к расположению батарей

Вне зависимости от того, какой способ подключения выбран, радиатор должен располагаться:

• в 5 см от стены;
• в 10 см от подоконника (может допускаться расстояние не меньше 5 см);
• в 10 см от поверхности пола (возможно небольшое отклонение – максиму 2 см).

На заметку! При покупке креплений учитывайте толщину фольгированной теплоизоляции (если предусмотрена таковая). Длина крюков-фиксаторов в таком случае должна быть несколько большей.

О специальных радиаторах, рассчитанных на нижнюю схему подключения

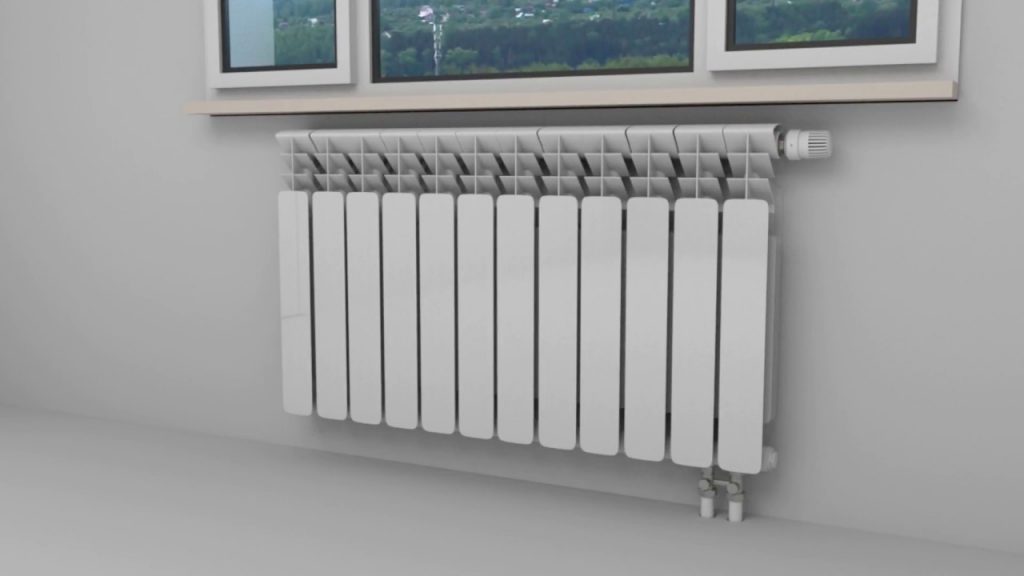

Как уже отмечалось ранее, сегодня продаются специальные батареи с нижним подключением. Конструкция у них такова, что обеспечивается оптимальная теплоотдача. Радиаторы состоят из пары стальных пластин, соединенных друг с другом при помощи сварки, благодаря чему образуются технологические каналы для движения рабочей жидкости. Пластины покрыты лаком в два слоя для качественной защиты от коррозии.

Чтобы подключить радиатор своими руками, необходимо подготовить:

• Г- или Т-образные трубки;
• строительный уровень;
• узлы мультифлекс;
• ФУМ ленту;
• теплоизоляцию;
• труборез;
• гайки в требуемом количестве.

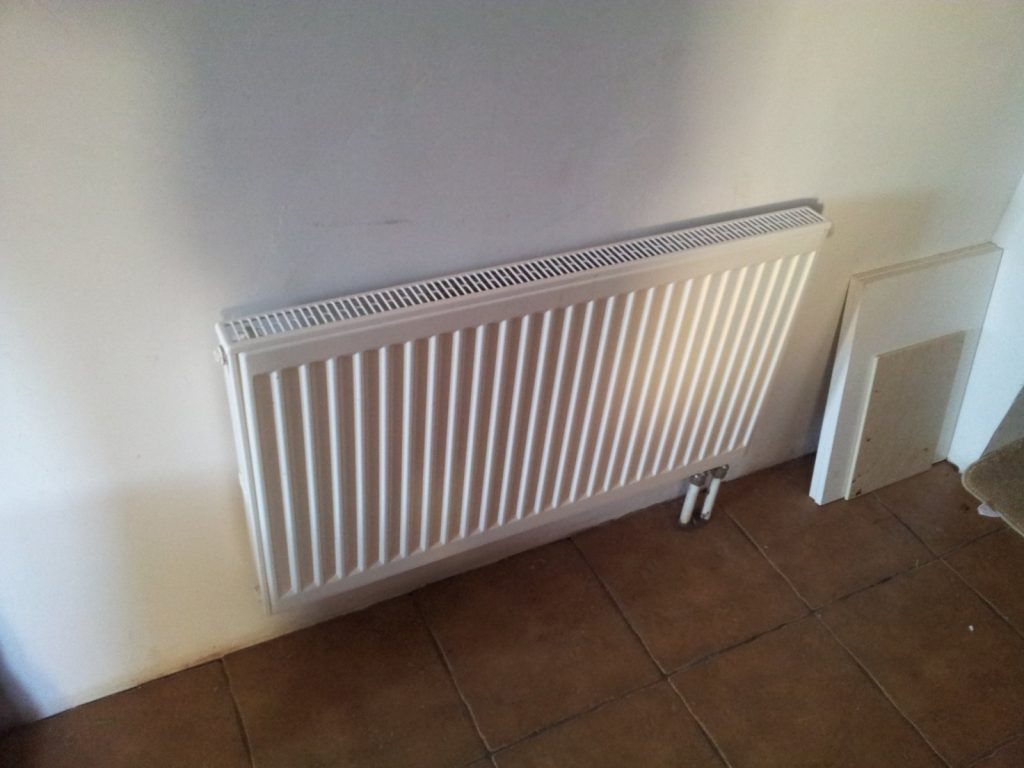

Желательно, чтобы нижнее подключение батарей было произведено еще на ранних этапах ремонта квартиры/дома, ведь трубы в таком случае прокладываются внутри пола (или стены). Учтите это, планируя устройство бетонной стяжки пола.

Обратите внимание! Каждая модель батареи с нижним подключением может иметь свой монтажный набор либо собственный узел, благодаря которому можно закрепить прибор на стене.

Если трубы по той или иной причине невозможно проложить в пол, то в будущем их можно будет закрыть плинтусом или гипсокартонным коробом.

Особенности монтажа радиаторов с нижней подводкой

Процесс монтажа определяется тем, какая схема выбрана. Так, трубопровод можно укладывать:

• в стене;
• в полу;
• между радиатором и полом.

На заметку! От расположения труб не зависит эффективность отопительной системы – их скрывают, руководствуясь эстетическими соображениями.

Сначала устанавливаются радиаторы, предварительно рассчитав их кол-во для каждой комнаты, после чего к ним подводятся трубы.

Если будете следовать советам из данной статьи, то не столкнетесь ни с какими трудностями.

Мастер-класс. Подключаем радиатор от пола, используя Г-образные трубки

Шаг 1. Монтаж начинается с установки ниппеля.

Шаг 2. Затем устанавливается блок шаровых кранов.

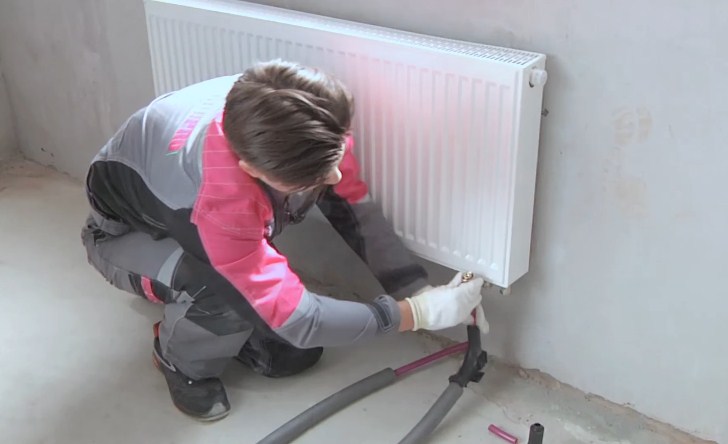

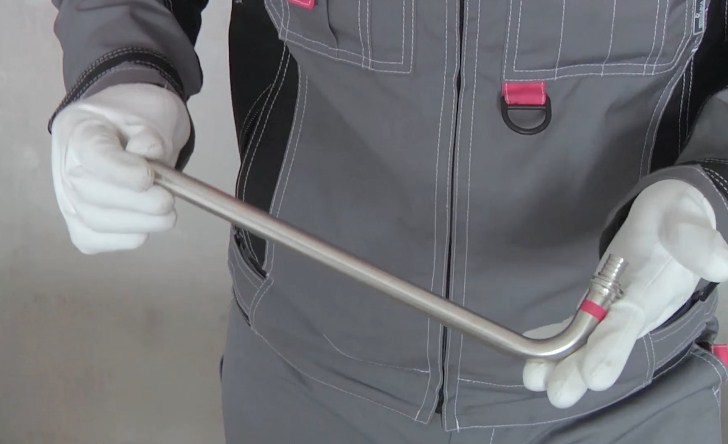

Шаг 3. Надевается резьбозажимное соединение на Г-образную трубку.

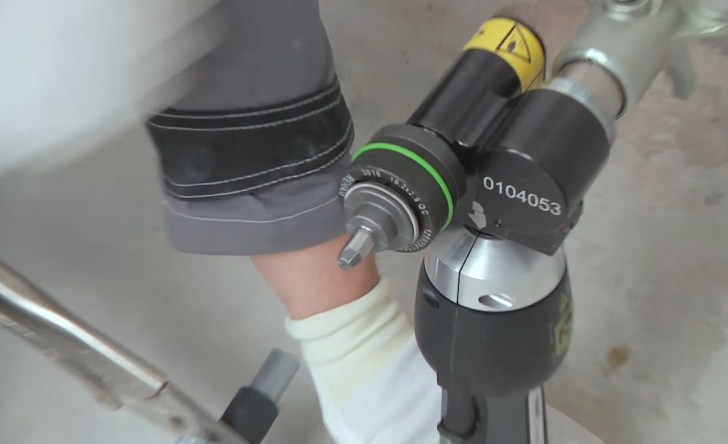

Шаг 4. Теперь Г-образная трубка развальцовывается с помощью инструмента.

В результате резиновое уплотнение уже не сползает с трубки в евроконус.

Шаг 5. Трубки устанавливаются в фиксирующий уголок.

Шаг 6. Далее трубки заводятся в блок шаровых кранов и наживляются.

Шаг 7. Отмечается отверстие под крепление фиксирующего уголка, после чего трубки демонтируются.

Шаг 8. По разметке в полу сверлится отверстие.

В комплект с фиксирующим уголком входят дюбель и саморез. Дюбель забивается в проделанное отверстие.

Шаг 9. Г-образные присоединительные трубки устанавливаются обратно и фиксируются к перекрытию.

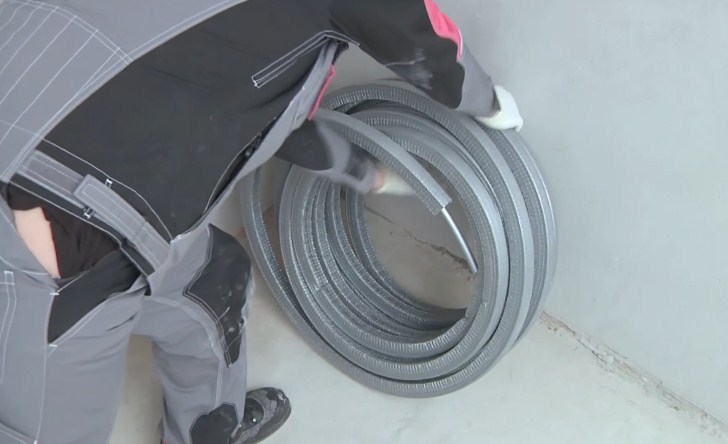

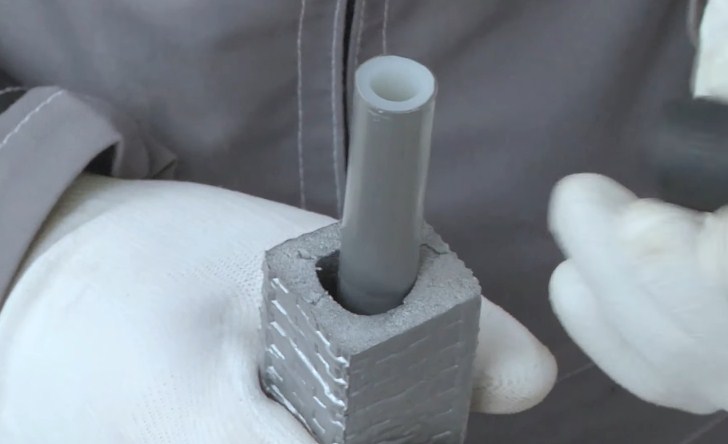

Шаг 10. Берется труба и подсоединяется к Г-образным присоединительным трубкам. Теплоизоляция на трубе отодвигается минимум на 2 длины надвижной гильзы. Затем гильза фиксируется.

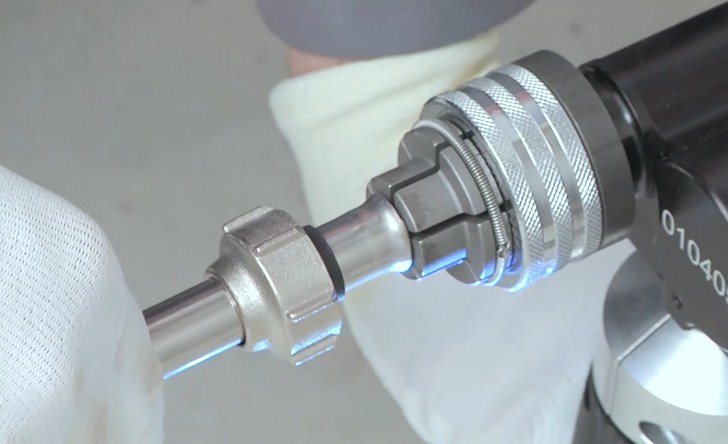

Шаг 11. Выполняется соединение. Конец трубы развальцовывается.

Обратите внимание! В данном примере используется металлополирмерная труба, потому насадка на инструменте зеленого цвета.

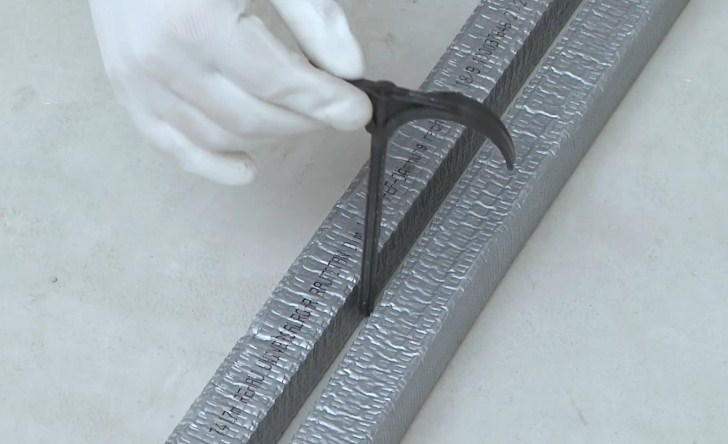

Шаг 12. Трубы крепятся к перекрытию при помощи дюбель-крюков с шагом 50 см. Благодаря этому трубы не всплывут при заливании стяжки.

Мастер-класс. Подключаем радиатор от пола, используя Т-образные трубки

Также для подключения батареи от пола могут использоваться и Т-образные присоединительные трубки. Они необходимы, если магистраль идет под отопительным прибором. Рассмотрим данный процесс пошагово.

Шаг 1. На трубку надевается резьбозажимное соединение.

Шаг 2. После этого трубка развальцовывается.

Шаг 3. Далее можно приступать непосредственно к монтажу трубок.

На заметку! На фото вы видите, что присоединительные трубки установлены в разные стороны.

Шаг 4. Выполняется соединение с использованием надвижной гильзы. Радиатор подключен с помощью Т-образных трубок, и магистраль идет дальше к следующему отопительному прибору.

Шаг 5. Выход трубок из пола можно декорировать с помощью накладок в соответствии с финишным напольным покрытием. Накладки могут быть выполнены под разные покрытия.

Если нет высоких эстетических требований к интерьеру помещения, то можно воспользоваться бюджетным вариантом подключения, применяя присоединительный набор. Данный набор используется для труб из сшитого полиэтилена без алюминиевого слоя.

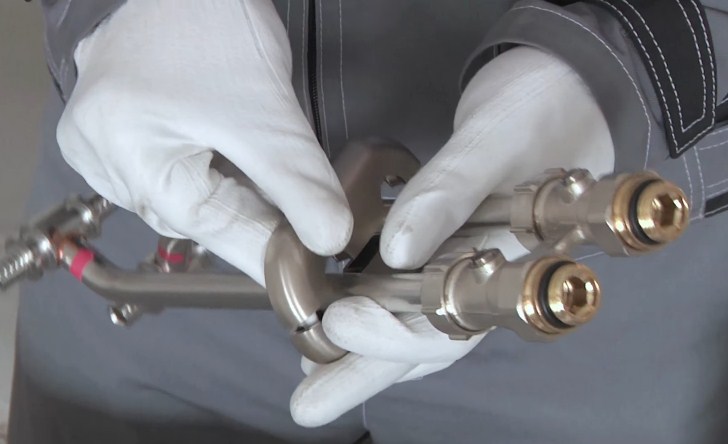

Внутри данного набора находятся направляющие и кольца для фиксации трубы. Этот набор необходим, чтобы не ослаблялись резьбовые соединения и компенсировались температурные удлинения.

Вначале кольцо надевается на трубу. Затем фиксатор вынимается из направляющей, труба вставляется в нее и фиксируется с помощью кольца. Вставляется фиксатор.

Труба обрезается до требуемой длины, после чего на нее надевается соединение и выполняется монтаж к отопительному прибору.

Устанавливаются декоративные накладки, предварительно обрезанные по размеру.

С помощью данного элемента две части соединяются между собой.

Присоединительный комплект крепится к перекрытию. Все, монтаж можно считать законченным.

О важности грамотного подхода к выбору схемы подключения

В первую очередь, всегда обращайте внимание на схему установки радиаторов. Она, как правило, и влияет на функциональность отопительного прибора и его эффективность. Кроме того, если выполнить установку неправильно, нарушится терморегуляция и повысится давление в батарее, из-за чего неизбежно появятся нарушения эксплуатации. Если будете выполнять монтаж своим руками, не имея соответствующих навыков, то столкнетесь со многими проблемами и, скорее всего, испортите интерьер помещения.

Отдав предпочтение нижнему подключению, готовьтесь к некоторому снижению КПД всей системы отопления. Хотя это мелочь, если сравнивать с удобством и скрытием труб. Если правильно подключите радиаторы, они сэкономят расходы на отопление в будущем и будут служить вам на протяжении долгих лет!

Видео – Подключение батарей Rifar Monolit
